Dit blog is het derde in een serie over mijn 10W core i3-desktopsysteem

Deel 1 (teaser) - Deel 2 (voorbereidingen) - Deel 4 (undervolten en hardwaremods!) - Deel 5 (8.5W) - Deel 6 (bewijs!)


Fikki3 - openingsfoto
Is het geen schatje?

Het is 18 december 2010 en - net als vorig jaar - is het OV lichtelijk ontregeld. In tegenstelling tot wat veruit de meeste mensen ervan denken is dat een positief gegeven. Dan heb ik namelijk de concentratie en tijd om dit blog te schrijven. Anyway, ik sta nu een paar minuten op Den Haag Centraal. Over tien minuten vertrek ik. Or will I?

Het was uiteindelijk nog een heel stuk moeilijker om mijn desktop op de 10W te krijgen dan ik dacht. Toen ik m'n vorige blog schreef zat ik op 10.3W - maar dat was zonder netwerkkaart. Die had ik eerder van het moederbord afgesoldeerd omdat hij me dwars zat, en ik hem vervolgens per ongeluk had kortgesloten met mijn Aperture Science Emergency Short-Circuiting Multimeter Probe Set. Die NIC verbruikte slechts 70mW in idle - wat neerkwam op bijna precies 0.1W uit het stopcontact. Ik dacht: een vervangend exemplaar kan nooit zoveel meer verbruiken, zeker de Intel Pro/1000GT die ik inmiddels had verkregen via mijn veel te behulpzame Aperture Science Complementary Inventory Tweaking Buddy (dankje Dadona!). Anyway, i'm getting ahead of myself. Laten we bij het begin beginnen.

Immers, de trein is inmiddels ook al in de bocht net na Laan van NOI.
Het doel
Er waren meerdere comments op mijn vorige blogs waaruit bleek dat mensen niet begrepen waarom ik nou juist een desktop 10W wilde laten verbruiken, en dan ook specifiek deze hardware. Waarom geen laptop? Waarom geen Mobile on Desktop (MoDt)? Heck, waarom geen Atom? Nou, het is vrijwel hetzelfde idee als Dennis2 (passieve mITX-computer waar ik al zoveel naar heb verwezen): ik wil een computer die én snel, én zuinig is. Dennis2 (vorige blogserie) is met Intel Core 2-componenten gebouwd en kwam op 20W idle uit. Ik dacht dat dat al redeiljk cool was voor zulke hardware - dat is nagenoeg hetzelfde als het gros van de Atom-computers. Toen wees Dadona mij op een aantal forumthreads op Computerbase.de en hardwareluxx.de waar een paar nerds een Core i3-systeem onder de 15W hebben gekregen - met als meest extreme geval iemand die een computer had gebouwd die 12.5W uit het stopcontact trok in idle. Maar mooier nog: hij deed dit zonder enige hardware-modificaties, enkel BIOS-instellingen en de juiste selectie van componenten. Naast dat ik zojuist uit Voorschoten ben vetrokken ben ik ook wat meer van de hardwaremods en dacht: hmmm, het zou toch wel cool zijn om 1) te kijken of die duitser gelijk had en 2) om onder dat verbruik te duiken. Die 12.5W haalde hij met een MSI H55M-ED55, terwijl ik een H55M-E33 op het oog had. Een andere duitser had daar ook een zuinige build mee gemaakt en kwam op 14.1W. Dat was nu mijn benchmark. 14.1W of minder, here I come. Omdat de computer die ik bouw een desktop is moet bij mijn testresultaten altijd op zijn minst toetsenbord, muis, LAN en geluid aangesloten en goed werkend zijn. Ook zal ik IGP noch CPU underclocken.

Core i3-systeem: 10W willen we!
Dit is wat we willen zien. Wait, what? Hij doet al 9.9W? Waarom dan nog zoveel blogs en tijd voordat jullie te zien krijgen hoe ik dat heb gedaan??

Gezien de Intel Core i3 momenteel een van de snelste processoren voor algemeen gebruik (zeg maar alles behalve multithreaded rendering/gaming) is, werd ook mijn prestatie-eis vervuld. Snel én zuinig. Have your cake and eat it, too. Zoals ik in mijn teaser al heb gezegd: één wens heb ik moeten laten vallen voor dit project, en dat is de mini-ITX formfactor. In vergelijking met Dennis2 bouw ik nu dus een snellere én zuinigere PC, maar wel groter. Hij is ook een paar tientjes duurder (maar nog steeds goedkoop).

#ProductPrijsSubtotaal
1AOpen H360B€ 57,-€ 0,-
1Scythe Big Shuriken€ 24,-€ 17,50
1Intel Core i3 530€ 89,-€ 75,00
1Morex DC Power Kit 80W (Extern)€ 61,-€ 26,50
1Intel Postville X25-V SSDSA2MP040G2R5 40GB€ 90,75€ 55,00
1OCZ Gold DDR3 PC3-10666 Low Voltage Dual Channel€ 46,90€ 35,00
1MSI H55M-E33€ 69,53€ 55,00
Bekijk collectie
Importeer producten
Totaal€ 438,18


De prijzen in de tweede kolom zijn wat ik ervoor heb betaald. De prijzen zijn niet helemaal correct want een deel van de componenten heb ik geruild met bijbetaling enzo - in werkelijkheid ben ik er maar ongeveer 90 euro op ingeschoten.

  Processor Intel Core i3 530€89,- (€75,-)


De processor en chipset stonden voor mij vast - de Core i3 is tot nu toe de meest geïntegreerde CPU die er bestaat. Hij bestaat uit de CPU zelf, gebakken op 32nm, en een aparte chip ín de CPU-verpakking met de IGP (grafische chip) en IMC (geheugencontroller) welke op 45nm is gebakken. Dit is een flinke stap voorwaarts ten opzichte van de Core 2-generatie, waar de CPU op een 45-nm-procédé is vervaardigd, terwijl de Northbridge (die grootendeels bestaat uit IMC en IGP, zeker wat verbruik betreft) op 65nm werd gemaakt. Daarnaast heeft Intel nog meer dan in de Core 2-generatie aan clock gating en power gating gedaan in de Core i-series, wat betekent dat de CPU alle ongebruikte onderdelen in idle uitzet - dat doet hij zowel door het kloksignaal naar het betreffende deel van de chip uit te zetten (wat schakelverliezen elimineert) als door de stroom helemaal uit te zetten op zo'n deel (wat stroomlekkage - een belangrijk deel van het verbruik van deze chips - elimineert). Het resultaat? In de Core 2-generatie heb ik gemeten dat de CPU ongeveer 2.5W verbruikt, en de Northbridge 8W. Dat is totaal dus ongeveer 10W. Een Core i3 530 verbruikt volgens mijn metingen onder dezelfde omstandigheden slechts 1.4W!

Maar het gaat verder. Het H55-platform is een ontzettend geintegreerd platform, waarbij niet meer zoals 'vroeger' een Northbridge en Southbridge nodig is, maar enkel de zgn. Platform Controller Hub (PCH). Deze vervult de taken die de Southbridge vroeger deed, plus het doorsturen van het beeld vanuit de IGP naar de VGA/HDMI/DVI-poorten. Dit zijn relatief eenvoudige taken en dit zorgt ervoor dat deze chip ook maar zo'n 3,5W piek verbruikt. Meer dan vroeger de ICH8R deed (2.2W), maar veel minder dan de oude G4x of G3x north- en southbridge bij elkaar. Ik kan er dus van verzekerd zijn dat ik met deze keuze een uitzonderlijk zuinig systeem moet kunnen maken, want uit ervaring weet ik dat CPU en chipset veruit de grootste noodzakelijke verbruikers zijn (in tegenstelling tot inefficiënte VRMs die je gewoon kunt verbeteren).

  Moederbord MSI H55M-E33€69,35 (€55,-)


En dan mijn keuze voor dit specifieke moederbord, de MSI H55M-E33. Suffice it to say dat MSI en Intel - ik blijf dit herhalen in de hoop dat andere fabrikanten hier wat van leren - de fabrikanten zijn waarvan ik weet dat ze een focus leggen op energiezuinigheid en ten minste een beetje nadenken over hun ontwerp. De grondslagen van efficiënt moederbordontwerp zijn: Integratie, dc-dc conversie en reductie. Integratie betekent zoveel mogelijk functionaliteit condenseren in zo min mogelijk chips. DC-DC conversie staat voor het slim afstemmen van je vermogensdistributie op de componenten die je gebruikt; dingen die veel stroom trekken met dc-dc converters, kleinverbruikers met LDOs. Reductie betekent: fuck marketing, op dit bord proppen we eens géén miljard sata-poorten, 6 USB 3.0 poorten (met bijbehorende controllers), 16 VRM-fasen... Precies erop gooien wat nodig is en niks meer. Dat is nog goedkoper ook en whaddayaknow, efficienter. Ondanks dat ik nog best wat commentaar op Intel en MSI's moederborden heb zijn zij i.h.a. wel de zuinigheidskoningen en gezien de slechte staat van dienst van andere fabrikanten op dit punt verdienen ze wel wat exposure daarvoor. Zowel de MSI H55M-E33 als de H55M-ED55 zijn op hardwareluxx/computerbase onder de 15W gekregen, en dat is de reden dat ik me richtte op een van deze twee bordjes.

  Geheugen OCZ Gold Low Voltage DDR3 PC3-10666 (2x2GB)€46,90 (€35,-)


Ik heb basically het goedkoopste geheugen gekocht wat low voltage zei. Dat was dom van mij, want het was helemaal geen low-voltage geheugen. Laat me duidelijk zijn: ik doe in deze blog wel alsof ik van alles weet, maar ik ben ondertussen soms een gigantische prutser. Normaal DDR3-geheugen loopt namelijk op 1.5V. 'Echt' low-voltage geheugen doet meestal 1.3V (G.Skill heeft hele mooie setjes), en het beste geheugen kan zo laag als 1.05-1.1V gaan. Dit is uiteraard goed voor het verbruik. Echter, het geheugen wat ik kocht - OCZ Gold Low Voltage - liep op 1.65V. Waarom noemen ze dat Low Voltage?! Aargh! Als ik niet in Heemstede-Aerdenhout was aangekomen zou ik nu een langere rant zijn begonnen. Anyway, ik was bereid het geheugen te verwisselen voor beter spul, ware het niet dat ik tijdens het undervolten prima waarden behaalde en het dus uiteindelijk op z'n pootjes terecht kwam.

  SSD Intel X25-V Postville (40GB)€90,75 (€55,-)


Ik heb voor de Intel X25-V gekozen omdat deze tweedehands voor heel redelijke prijzen is te vinden (toen ik hem kocht waren nieuwprijzen ~75-80 euro, tweedehands 50-55) en omdat het de Intel-controller bevat welke een lage write amplification heeft, TRIM ondersteunt en nog steeds voldoende idle garbage collection heeft. Het verbruik belooft bovendien volgens de datasheet erg laag te zijn - maar 75mW idle en 150mW load. Zoals we later zullen zien is dit verbruik enkel te realiseren met een techniek die DIPM heeft (device initialized power management), en dit is niet beschikbaar op desktops. TRIM en garbage collection zijn technieken om de performance van je ssd hoog te houden tijdens gebruik en doen allebei ongeveer hetzelfde; wanneer een bestand wordt verwijderd zeggen deze technieken tegen de controller dat de geheugencellen waarop het bestand stond weer kunnen worden vrijgegeven. Soms is dat nodig wanneer je op Haarlem overstapt naar de trein richting Hoorn, echter veel vaker wordt dit gebruikt voor wear leveling - de controller probeert alle cellen ongeveer even vaak te beschrijven. Wanneer hij denkt dat bijna alles in gebruik is en maar een heel klein stukje kan worden benut voor schrijven, gaat hij daar heel vaak op schrijven en wissen, wat slecht is voor de levensduur van de SSD. TRIM is het commando dat een besturingssysteem kan geven om aan de SSD te vertellen: dit wordt niet meer gebruikt. Garbage collection is een methode waarbij de SSD zelf zijn chips analyseert om te kijken wat er wel en niet beschreven is (en heeft dus geen OS-ondersteuning nodig). En dan die laatste term - write amplification. Een SSD heeft geheugencellen die hij niet per bit kan wissen of beschrijven - schrijven en wissen gaat per page, en een page is doorgaans zo'n 4kB. Wanneer je een paar bytes schrijft kan het dus zijn dat de SSD een hele page - veel meer dan nodig - moet beschrijven. Ook zijn er verschillende technieken, zoals garbage collection, die ervoor zorgen dat er soms wat meer wordt geschreven dan strikt noodzakelijk. De mate waarin er meer wordt geschreven dan strikt genomen noodzakelijk heet write amplification. 1 is ideaal, dan wordt er precies evenveel op de cellen geschreven als je zelf aan data wilt opslaan. 2 betekent dat er 2 keer teveel wordt geschreven, en 0.5 betekent dat er minder op de geheugencellen wordt geschreven dan je aan data wegschrijft naar de SSD. Wat een raar idee zeg.

Anyway, het is bekend van Intel-controllers dat ze een WA hebben van ongeveer 1.1-1.3. In het budgetsegment zijn er in het tweedehandscircuit nog twee andere grote spelers - Indilinx en Sandforce. Het is bekend van Indilinx dat ze een vrij hoge WA hebben; nergens wordt dit echt in harde cijfers gevat, maar een educated guess zegt dat hun WA in de buurt van 4-10 zit afhankelijk van de data die je schrijft. Sandforce echter krijgt het voor elkaar om een WA van minder dan 1 te produceren! Dat doen ze door de data die je naar een SSD schrijft eerst te comprimeren en daarna pas naar de geheugencellen te schrijven. Dat scheelt gigantisch met de 'slechtere' controllers; theoretisch gaat een Sandforce-SSD ongeveer 10 keer zoveel host writes mee dan een Indilinx-schijf. Echter, op het moment dat ik naar SSDs aan het shoppen was kon ik geen voldoende goedkope Sandforce-schijf vinden, dus nam ik maar een Intel. Voor de snelheid maakt het overigens bizar weinig uit welke SSD je neemt; het is allemaal orden van grootte sneller dan een HDD voor veelvoorkomende bewerkingen. Ongetwijfeld gaan nu allemaal mensen hierover vallen en comments erover posten ;-)

  Koeling Scythe Big Shuriken€24,- (€17,50)


  Voeding Morex DC Power Kit 80W€62,- (€26,50)


Als laatste twee onderdelen hebben we de koeler en Morex DC Power kit. De eerste - een Scythe Big Shuriken - heb ik gekozen omdat ik Scythe-fanboy ben en warme gevoelens kreeg van deze koeler. De Morex DC Power Kit heb ik niet echt gekozen, maar aangeboden gekregen op mijn vraag-advertentie voor een PicoPSU. Het ding werkt bijna hetzelfde, het enige verschil met een PicoPSU is dat hij veel groter is. De adapter was ook een prima ding; een SR Power 80W/12V apparaat. Die voldoet prima. Or so I thought. Anyway, we zijn gereed om de computer in elkaar te zetten!

Nog steeds niet vertrokken uit Haarlem trouwens.
Misc. gear, assembleren, OS
Meetapparaten
In mijn blog over Dennis2 was ik afhankelijk van een geleende energiemeter, de Voltcraft Energy Monitor 3000. Dit keer wilde ik beter voorbereid zijn. Ik heb uit Duitsland voor 35 euro incl. verzenden een Voltcraft Energy Logger 3500 gehaald, dat is een intern iets verbeterde variant van de Energy Monitor 3000 met SD-kaartslot waarop meetgegevens kunnen worden opgeslagen. Verwacht er niet teveel van, hij slaat het maar elke 30 seconden op. Yay, we rijden Haarlem uit.

Energy Logger 3500
Schiet nooit foto's op f/1.4 als je wil dat meer dan een haardikte scherp is...

Omdat de Energy Logger een consumentenapparaat is en dus als zodanig basically aan geen enkele nauwkeurigheidsklasse hoeft te voldoen had ik niet bepaald het volste vertrouwen in het ding. Ik heb hem dus opengemaakt (want, seriously, wat heb je aan een apparaat waarvan je niet weet hoe het werkt?) en vond tot mijn verbazing en genoegen een Arch Meter PS1000 True RMS energy meter/logger referentie-ontwerp. Dit noemt zichzelf True RMS maar is dat niet 100%: in plaats van de heating power van een filmweerstand te meten en zodoende exact de integraal van stroom te berekenen zodat je een hele precieze AC-meting doet, zit hier een DSP in die gewoon ontieglijk snel op de conventionele manier (shuntweerstand, temperatuurcompensatie, spanningsmeting, en dan spanning*stroom doen en optellen) meet zodat je min of meer een even goede meting krijgt als True RMS, ten koste van het extra stroomverbruik dat die DSP met zich meebrengt. Maar dat maakt mij niet uit; ik was al blij om te zien dat dit een goede meter was die in theorie egen enkel probleem met nauwkeurigheid moet hebben.

Arch Meter PS1000 inside!
Hier worden we blij van! Iets waar datasheets van bestaat, en dat niet onder een druppel epoxy zit.

Het leuke van deze meter is dat hij niet alleen - zoals je ziet - uitstekend in elkaar zit en van een uitstekende meetchip (voor het geld) is voorzien, maar dat hij ook zowel modbaar als herprogrammeerbaar lijkt. Er zit volgens de datasheet géén lockable geheugen in, en hij kan via een seriële poort - die de lieve devvers van Voltcraft voor ons op een makkelijke plek op de printplaat hebben gezet - worden geherprogrammeerd. De rekenkern in deze meter is een 8052, wat in feite een snellere versie is van de alomtegenwoordige 8051. Nieuw modmeat!

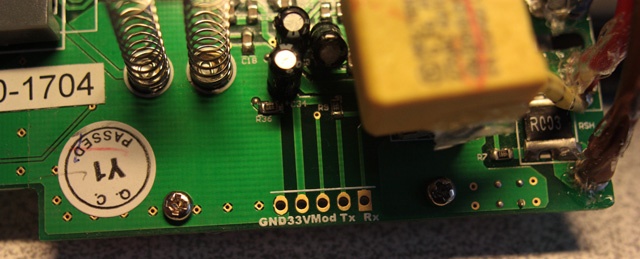

En wat is dat, een seriële poort?

Ondanks dat heb ik toch een echte energy analyzer gekocht, namelijk een Elcontrol Microvip mk1.1, een oud beestje dat echter wél 'echt' true rms meet en 1% accuraat is. Met een kalibratierapport van 2 jaar geleden voelde ik me wel redelijk safe. Bovendien meet de Microvip een heel stuk sneller dan mijn Energy Logger, waardoor ik wat beter kan zien wat de PC nou aan het doen is. Nu heb ik twee meters die ik tegen elkaar kan gebruiken om het verbruik te verifiëren. Hierbij moet ik zeggen: ik heb de Energy Monitor 3000 en Logger 3500 ook nog in een klein informeel testje tegen elkaar gezet, en er zit geen zichtbaar verschil tussen de twee voor zover ik kan zien. Ze lijken identieke en even nauwkeurige metingen te geven.

Naast deze AC-meetapparatuur heb ik ook nog mijn V&A prutsmultimeter van samenkopen.net (niks tegen die specifieke actie, maar dit is dus absoluut geen Fluke 15/17-vervanger. De kwaliteit komt niet in de buurt, maar de prijs wel...). Ook heb ik mijn Fluke 111 voor de stroommetingen en andere algemene multimeterdingen.
Assemblage systeem
Goed, nu heb ik écht alles om te beginnen. Ik rijd Beverwijk uit en m'n batterij begint ook al een beetje te zeuren. Volgens mij red ik het niet...

Het assembleren ging zonder problemen. Alles werd direct goed herkend, alles werkte. Ik kan dit niet genoeg benadrukken maar: tweedehands dingen kopen is echt geen enkel probleem als je weet waar je mee bezig bent! Ik heb totaal zo ontzettend veel geld bespaard met tweedehands zaken dat die paar keer dat ik een miskoop deed, of iets kocht wat niet bleek te werken, allang terug zijn verdiend. Bovendien is het meestal nog m'n eigen schuld als iets niet goed blijkt te werken. Anyways, vóór assemblage heb ik er rekening mee gehouden dat ik her en der wel eens stroom en spanning zou willen meten. Daarvoor heb ik meetpunten aangebracht:

Een stroommeetpunt
Vervang hier het u-vormige draadje door twee meetprobes en een multimeter in stroomstand, en je kunt aan de slag!

Deze zitten op de volgende plekken:
- tussen adapter en dc/dc converter (picopsu-alternatief-raar-morex-ding-geval)
- Tussen picopsu en moederbord op de 12V, 5V, 5Vsb en 3.3V-lijnen
- Op de EPS12V-plug

Verder heb ik uitgezocht waar ik al m'n spanningen kan vinden. Er zijn er nogal wat:
- 12V uit adapter
- 12V uit picopsu
- 5V
- 5Vsb (zou niet moeten verschillen van 5V)
- 3.3V
- Vcpu
- Vigp
- Vtt
- Vdimm
- Vref
- PCH 1.05V
- PCH 1.8V
- NIC 1.2V
- NIC 1.8V

Deze zijn van belang voor het undervolten en verbeteren van de power delivery. In de loop van het blog zal ik wel duidelijk maken wat wat is. Een paar laatste dingetjes die ik in het BIOS heb gedaan: AHCI staat aan, de fan (Scythe Slip Stream Slim) draait op z'n langzaamst (zo'n 800rpm) en alle LEDs staan uit.

Goed. We hebben een werkend systeem, en weten wat we meten. Maar welk OS gaan we gebruiken?
Het OS
Ik begon in eerste instantie met Windows XP. Ik weet uit ervaring dat dit i.h.a. het zuinigste OS is, weinig CPU load, lekker licht en efficiënt. Echter, het is al wat gedateerd en als zodanig werd onder andere de PCH niet volledig goed geinstalleerd, en deden een paar power saving-functies het niet. Als klap op de vuurpijl ondersteunt XP geen TRIM en ook geen 4GB geheugen (64-bit windows XP is nog brakker met driverondersteuning). Het werd tijd om te vernieuwen, en Windows 7 te gebruiken. Overigens gebruikte de PC 27W uit het stopcontact toen ik klaar was met installeren. Not bad, but not good either. En nu is m'n accu op.

Ik heb het gehaald! Ik ben thuis! Back to the story: Gezien Windows 7 zegt aggressievere power saving features te hebben, de duitsers die ik na-aapte het gebruikten voor hun builds en het bovendien TRIM en 4GB+ geheugen ondersteunt (wederom, ik wil niet aan XP 64-bit) probeerde ik dat OS dus eens. En na installatie.... 27W. Sterker nog, toen ik net klaar was met installeren fluctueerde het verbruik nog naar veel hogere waarden, iets wat mij zielig stemde. Doch, dit bleek mijn eigen onkunde met windows 7 te zijn. Ik dook in de services en zette Automatic Updates, Indexer (Windows Search) en nog wat nutteloze achtergrondtaken uit. Verder dook ik in de power settings en gooide hem op het profiel 'maximum power savings'. Toen kwam ik op... 26.7W. Meh. Achja, het was 0.3W beter en bovendien startte w7 sneller dan xp, en werken programma's er ook goed op. Na wat interfacetweaks vond ik het wel mooi geweest en ging ik naar bed. Het was namelijk de vooravond van the good stuff: undervolten!

Wat jullie helaas pas in het volgende blog zullen lezen ;)

Wat doet-ie nou?
