10W i3 systeem - undervolten en hardwaremods!

Door mux op donderdag 23 december 2010 00:36 - Reacties (69)
Categorie: 10W Intel Core i3-systeem, Views: 18.339

Dit blog is het vierde in een serie over mijn 10W core i3-desktopsysteem

Deel 1 (teaser) - Deel 2 (voorbereidingen) - Deel 3 (de treinreis) - Deel 4 (je bent hier) - Deel 5 (8.5W) - Deel 6 (bewijs!)


We vallen met de neus in de boter. De vorige keer heb ik het gehad over het OS, vandaag gaan we undervolten, het bios tweaken en hardwaremods uitvoeren!

Lees verder »

10W i3 systeem - de treinreis

Door mux op maandag 20 december 2010 23:12 - Reacties (32)
Categorie: 10W Intel Core i3-systeem, Views: 10.763

Dit blog is het derde in een serie over mijn 10W core i3-desktopsysteem

Deel 1 (teaser) - Deel 2 (voorbereidingen) - Deel 4 (undervolten en hardwaremods!) - Deel 5 (8.5W) - Deel 6 (bewijs!)

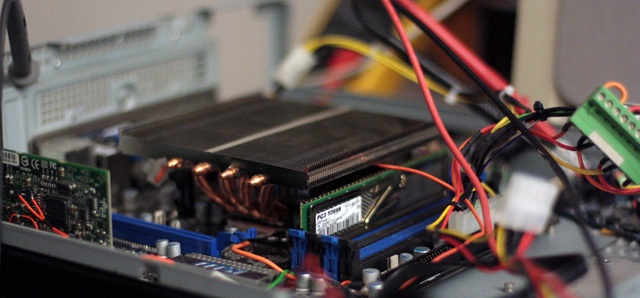

Fikki3 - openingsfoto
Is het geen schatje?

Het is 18 december 2010 en - net als vorig jaar - is het OV lichtelijk ontregeld. In tegenstelling tot wat veruit de meeste mensen ervan denken is dat een positief gegeven. Dan heb ik namelijk de concentratie en tijd om dit blog te schrijven. Anyway, ik sta nu een paar minuten op Den Haag Centraal. Over tien minuten vertrek ik. Or will I?

Lees verder »

10W core i3 systeem - de voorbereidingen

Door mux op maandag 13 december 2010 15:12 - Reacties (58)
Categorie: 10W Intel Core i3-systeem, Views: 12.622

Dit blog is het tweede in een serie over mijn 10W core i3-desktopsysteem

Deel 1 (teaser) - Deel 3 (de treinreis) - Deel 4 (undervolten en hardwaremods!)


Het lijkt erop alsof best veel mensen geinteresseerd zijn in hoe ik het voor elkaar heb gekregen om een core i3-systeem op 10W AC te laten lopen. In het algemeen zelfs zie ik overdadig veel mensen die interesse tonen in zuinigheid, efficiŽntie en al dat soort goeds. Aan de andere kant zijn er bedroevend weinig mensen die er ook daadwerkelijk wat mee lijken te doen. In mijn ogen is de lat om te excelleren op dit vlak heel laag gelegd. Een deel van deze serie blogs (sorry mensen, het wordt weer een hoop leeswerk!) zal dus ook bestaan uit aanbevelingen en aansporingen om hier meer mee te doen! Zeker richting de mensen onder ons die niet vies zijn van de soldeerbout, want ook een moederbord is een prima object om met de soldeerbout te behandelen. Daar is niks engs aan.

Lees verder »

Teaser: Core i3 desktopsysteem @ 10W idle...

Door mux op vrijdag 10 december 2010 11:56 - Reacties (31)
Categorie: 10W Intel Core i3-systeem, Views: 10.333

Dit blog is het eerste in een serie over mijn 10W core i3-desktopsysteem

Deel 2 (voorbereidingen) - Deel 3 (de treinreis) - Deel 4 (undervolten en hardwaremods!)


Voor de verandering eens een korte post. Ik ben de afgelopen weken.. wat zeg ik, twee maanden in mijn vrije tijd (en eigenlijk ook een paar uurtjes onder werktijd) bezig geweest met het tunen van een Core i3-systeem voor zuinigheid.

In mijn vorige project had ik als eisen aan mijn systeem: Zuinig, helemaal stil, klein, goedkoop en tweedehands verkrijgbaar. Ik ben uiteindelijk gestopt in de buurt van de 20W idle; ik vond dat een mooi verbruik en eerlijk gezegd durfde ik ook niet echt verder te gaan. Dennis2, zoals ik dat systeem heb genoemd, draait nu nog steeds (uiteraard) en is perfect stabiel, dus dat was een succes.

Echter, ik leef de afgelopen jaren en waarschijnlijk ook nog heel lang in de toekomst voor zuinigheid; mijn studierichting gaat voor 90% over elektrische efficiŽntie en het is gewoon een rete-interessant onderwerp. Daarom dacht ik: 20W idle? Dat is eigenlijk belabberd. Elke laptop krijgt veel minder voor elkaar. Waarom moet mijn desktop dan zoveel verbruiken - wanneer hij helemaal niks staat te doen (wat het overgrote deel van de aan-tijd is)? Mijn mede-zuinigheidsnerd Dadona attendeerde me daarom een tijdje geleden op iemand die het voor elkaar heeft gekregen een core i3-systeem te bouwen dat 16W idle doet. Sterker nog - met wat variaties in hardware en verdere tweaks heeft nog iemand anders datzelfde systeem op 12.5W idle gekregen! Dat lijkt er meer op, en met mijn elektro-kennis en soldeersk1llz moet dat nog wel een tandje zuiniger worden.

Vooruit dus, ik heb de volgende configuratie gekocht:

#ProductPrijsSubtotaal
1AOpen H360B§ 57,-§ 57,-
1Scythe Big Shuriken§ 24,-§ 24,-
1Intel Core i3 530§ 89,-§ 89,-
1Morex DC Power Kit 80W (Extern)§ 63,-§ 63,-
1Intel Postville X25-V SSDSA2MP040G2R5 40GB§ 90,75§ 90,75
1OCZ Gold DDR3 PC3-10666 Low Voltage Dual Channel§ 49,90§ 49,90
1MSI H55M-E33§ 73,50§ 73,50
Bekijk collectie
Importeer producten
Totaal§ 447,15


Tweedehands voor bij elkaar zo'n 250 euro. Ik had nog wat onzuinige hardware liggen om te verkopen en ruilen, waardoor de echte schade beperkt bleef tot slechts 90 euro.

Toen ik alles had geassembleerd en stock had lopen verbruikte het zo'n 27W idle. Mijn eerste doel was om de 15W te halen - als ik dat had gedaan zou ik een mooie blog gaan schrijven en was iedereen blij. Dat bleek echter iets te makkelijk te gaan, want toen ik na een drukke periode eindelijk eens de tijd ging nemen om systematisch alle BIOS-instellingen door te lopen en windows 7 correct te installeren, zat ik al op 15.6W. Gezien ik toen nog aan hardwaremods moest beginnen en ik wist dat die een hoop besparing gingen opleveren, heb ik mijzelf een nieuw doel gesteld: 10W AC.

Maar daar ben ik nog niet :) Momenteel zit ik op 11.3W uit het stopcontact en 8W DC-verbruik, en ik heb eigenlijk weinig tweakideeŽn meer... Het zal dus nog wel een tijdje duren voor ik helemaal geslaagd ben. Tot dan!
