Audio en verlichting in m'n ligfiets, deel 2

Door mux op zaterdag 27 oktober 2012 12:26 - Reacties (26)
Categorie: Fietstechniek, Views: 4.488

Afgelopen woensdag vertelde ik jullie over mijn plannen voor geluid en verlichting in m'n ligfiets. Vandaag het tweede en laatste deel. Werkt alles? En hoe vinden jullie mijn flyers? Wat is dat nou weer voor vraag?

Ik doe trouwens ook aan Twitter tegenwoordig: @EfficientElec



De verlichting


De vorige keer liet ik mijn verlichting, welke ik XMLight 3000 heb gedoopt, helemaal geassembleerd zien. XMLight is natuurlijk afgeleid van de naam van het soort LED dat erin zit, de Cree XM-L. Deze is overigens van de 4000K kleurtemperatuur, want ik ben niet zo'n fan van superhoge kleurtemperaturen (blauwachtig licht, zoals ook wel bij xenon-lampen te zien is). In mijn fiets komen twee XMLights naast elkaar te zitten, voor extra verbruiklichtopbrengst. Dus de eerste prioriteit is ze aan elkaar fabriceren. Hier kun je zien waarom ik die 'vingers' heb gebruikt als gemakkelijke manier om een draad vast te maken ťn te krimpkousen:

Twee XMLights in tandem

En wat zijn die rode en zwarte draad, en dat zwarte ding in het midden? Nou, dat is een 40mm fan die automatisch aangaat op de hoogste stand.

Een fan! lawaai!

Maar mux, waarom zou je extra verbruik veroorzaken met een fan? Er zit toch genoeg koellichaam aan vast? Nou, ja, in principe kan deze lamp prima passief draaien, zeker buiten in mijn fiets. Maar zelfs de kleinste hoeveelheid airflow maakt gigantisch uit in de temperatuur van de LEDs. En wat niet veel mensen weten: LEDs kunnen ontzettend slecht tegen warmte. Als je in de datasheet van de XM-L kijkt zie je dat voor elke 25 graden hogere temperatuur, de LEDs ongeveer 5% minder licht produceren. 5% van 20W is 1W, en deze fan verbruikt maar ongeveer 0.6W, dus zelfs als ik de temperatuur met deze fan maar 10 graden omlaag kan brengen heeft hij zijn verbruik al 'terugverdiend'. En dat is ook wat er gebeurt. De heatsink-temperatuur in passieve toestand wordt ongeveer 20 graden hoger dan de omgevingstemperatuur, en met fan erop gaat de temperatuur niet merkbaar omhoog (2 of 3 graden boven omgevingstemperatuur). Anyway, de lamp moet worden ingebouwd, en wel in de neus van mijn velomobiel:

Neus!

Er zit niet zoveel in de neus:

Neus leeg?

Om de lamp in te bouwen moest ik een aluminium bracket maken en die erin popnagelen. Daarnaast was het ook best belangrijk dat ik tegenliggers niet verblind, dus als tijdelijke oplossing heb ik een stukje alufolie in de neus gefabriceerd. Later wordt dit vervangen door een ge-3d-printe reflector, maar daar heb ik voorlopig geen tijd voor:

De XMLight geÔnstalleerd

En hoe ziet dat er 's avonds uit? Nou, het lichtbeeld (de richting waarin het licht schijnt) is ongeveer zo:

Het lichtbeeld

En de hoeveelheid licht die het geeft:

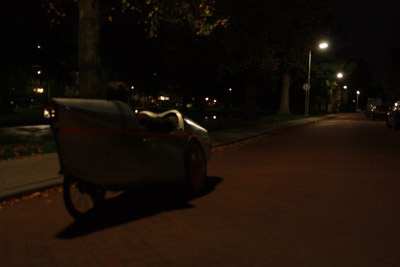

Geen lichtGeen licht - referentie

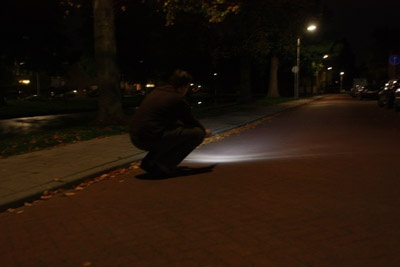

De oude verlichtingDe oude verlichting

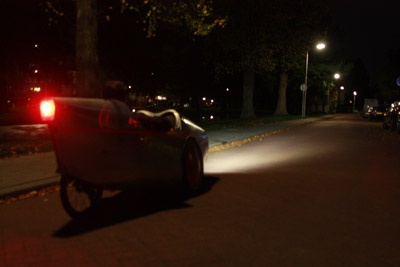

XMLight, dimlichtXMLight - dimlicht

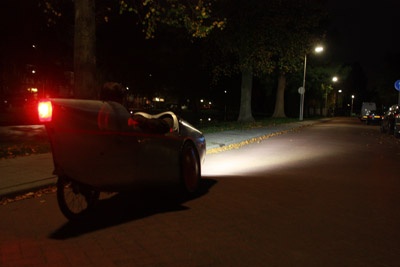

XMLight, groot lichtXMLight - groot licht


Het geeft ongeveer 10x zoveel licht (in lux op de grond) als een straatlantaren, wat een uitstekende hoeveelheid is om potentiŽle scherpe voorwerpen en obstakels 's nachts goed te zien. De oude verlichting schoot hier jammerlijk tekort. Ook wordt het licht veel verder geworpen; tot ca. 5 meter voor mijn fiets heb ik een extreem goed zichtbare lichtvlek, en tot 15 meter verderop raakt mijn verlichting de grond nog zichtbaar. Verder wordt het licht ook goed naar de zijkant geworpen, wat me helpt te schatten of ik met mijn voorwielen niet de blubber inrijd. Door de binnenreflectoren is het licht niet verblindend voor opkomend verkeer, maar simpelweg de hoeveelheid licht maakt het alsnog vrij helder. Ook wordt er desondanks nog genoeg licht omhoog gereflecteerd om borden e.d. zichtbaar te maken. Maar... dit is ruim 20W aan verlichting. Waar komt al die energie vandaan?

De batterij


Een idioot grote lithium-ion batterij natuurlijk. Mijn fiets is door zijn eerstvorige eigenaar reeds voorzien van lithium-ion accu's, maar dit was een vrij kleine 6-cels 2 serie (7.4V) pack met een heel onhandige connector (een seriŽle poort als stroomconnector). Hier kon ik niet genoeg stroom uit trekken en bovendien: de cellen die erin zitten zijn van Dealextreme, wat betekent dat ze een vrij lage capaciteit hebben. Ik haalde er ruwweg 6Wh per cel uit, voor een totaal van 36Wh. Zelfs met de beste wil in de wereld kan ik daar maar anderhalf uur op fietsen met verlichting en audio aan. Dat niet alleen; zoals gezegd beperkt de connector de hoeveelheid stroom die ik er betrouwbaar uit kan trekken flink. Dus... wat doe je dan?

idiote accu

Dit is een 15-cel, 152Wh accu gemaakt van gerecyclede Samsung cellen uit weggegooide, maar nog als-nieuwe HP 8540W accu's. HP heeft de neiging om elektronica in accu's te stoppen die na onbepaalde tijd 'joe, ik stop ermee, doei!' zegt, terwijl de cellen nog perfect in orde zijn. Deze cellen geven me nog de volle gespecificeerde 10.1Wh, oftewel 2640mAh. Ter vergelijking een 0.25Wh lithium-polymeercelletje uit een bluetooth headset. Jep.

De cellen zijn volledig in glasvezel gekapseld. Dit heb ik vooral gedaan omdat epoxy het hele pack zo rigide als een blok beton maakt; de cellen gaan nu echt nergens meer heen. Het glasvezel eromheen is esthetisch mislukt, maar dient nog steeds een beschermende functie. En hoe maak je zo'n pack, hoor ik je vragen? Nou, je begint met een mal waarin je de batterijen stabiel kunt houden, een beetje zo:

Het begin van de idiote batterij

Vervolgens gebruik je onnoemelijke hoeveelheden flux om ervoor te zorgen dat je batterijpolen goed soldeerbaar zijn en breng je een klein beetje soldeer aan op beide polen van de cellen. Doe dit met een dikke punt, want kleine punten kunnen niet snel genoeg de warmte overbrengen waardoor je de hele cel opwarmt in plaats van alleen het stukje wat je wil solderen. En dan duw je je batterijtabs met nog eens wat extra flux in het soldeer en laat je de verbinding goed vloeien. Dat is alles. En als je het goed hebt gedaan krijg je dan dit resultaat:

Complete batterij

Daar fabriceer je dan een high current T-connector aan vast voor het ontladen en een JST XH connector voor het balanceren en laden, en je bent klaar!

All connectorized!

Oh, en niet te vergeten, je wil de batterij natuurlijk semipermanent in de fiets bouwen, dus moet er wel een fatsoenlijke waterdichte (IP67) laadconnector op gebouwd worden:

IP67 laadconnector

Even m'n fiets laden....

Charging....

Verwachte runtime op deze accu is zelfs op vol vermogen ongeveer 6.5 uur. Komende dinsdag ga ik dat testen; ik zal naar Utrecht en terug fietsen met een groot deel van de tijd mijn verlichting aan, en de gehele tijd geluid.

En de audio?


Vorige keer zagen jullie alleen het inbouwen van de woofer, vandaag het slotstuk. Er liggen nu - tijdelijk, deze worden zodra ik weer tijd heb vervangen - echte, betrouwbare Trust-speakers in m'n fiets voor de hoge tonen:

Trust me!

Fun fact: deze speakertjes rammelden behoorlijk toen ik ze uit de kast trok om hiervoor te gebruiken. Ik besloot ze open te maken en wat schetst mijn verbazing (not): ze hebben er een stuk staal in geplakt om de speaker zwaarder te doen lijken. En uiteraard: geen enkele vorm van demping in de speakers. Wat een rommel. Dus, ijzer eruit, demping erin en weer dichtgemaakt. Dat verbeterde het geluid al aanzienlijk. De versterker heeft ook een plekje gekregen in mijn bagageruimte achter m'n hoofd - in een behoorlijk onherkenbaar doosje:

http://tweakers.net/ext/f/0IBj3ZzkKh5LEgypfUiDfpqG/full.jpg
De versterker

En hoe test je je audio? Juist:

Gangnam style!

Conclusie


Dit is alles voor nu. Alles is functioneel en zit redelijk in elkaar. Wat er nog moet gebeuren:
  • Knipperlichten vervangen door LED-exemplaren; deze heb ik reeds gemaakt, maar de lenzen hiervoor moeten nog ge-3d-print worden
  • Betere reflectoren voor de voorlichten
  • Beter doosje voor de versterker
  • Betere ophanging voor de batterij
  • Andere tweeters, inbouwen in de fiets ipv los
  • Bescherming voor de woofer-conus
  • Meer bekleding! Altijd meer bekleding!
  • Luidere muziek
Dit gaat wel een keer gebeuren, maar voorlopig ben ik veel drukker met andere dingen.
