De power factor uitgelegd

Door mux op zaterdag 08 januari 2011 19:10 - Reacties (53)
Categorie: De power factor, Views: 26.911

Computervoedingen en adapters hebben allerlei eigenschappen; ze leveren een bepaald vermogen, hebben een bepaalde efficiŽntie en leveren een bepaalde stroom op de 12V-, 5V-, en 3.3V-lijnen. Een vaak onbegrepen en genegeerde eigenschap van voedingen, maar ook andere apparaten in huis, is de power factor. Dit blog gaat enkel en alleen over de power factor. Wat is het, hoe beÔnvloedt het jouw voeding en hoe beÔnvloedt het de samenleving, de aarde en het universum?

Index
  • Basisterminologie
    • Wisselspanning en -stroom
    • De sinus
    • Root mean square - RMS
  • Wat is de power factor?
    • Algemene betekenis van de power factor
    • Displacement power factor
    • Distortion power factor
    • Harmonische vervorming en THD
    • Regelgeving en juiste terminologie
  • Implicaties van de power factor
    • Voor de consument
    • Voor de energiemaatschappij
  • Power factor correction
    • Hoe werkt een PFC-eenheid?
    • Eigenschappen van PFC
    • Active en passive PFC
  • Conclusie
    • Bronnen
Basisterminologie


Wisselspanning en -stroom

Eerst moet ik even reÔtereren - dit is echt ontzettend belangrijk om in je oren te knopen - wat het verschil is tussen spanning en stroom en wat deze grootheden verbindt. Spanning meet je in volts, stroom in ampŤres. Spanning en stroom zijn doorgaans behoorlijk onafhankelijk; een IC in een stuk elektronica werkt op een constante spanning (bijvoorbeeld 3.3V) maar consumeert van tijd tot tijd heel sterk wisselende hoeveelheden stroom. Spanning en stroom onafhankelijk zijn redelijk nutteloos; ze doen niks nuttigs. Ze kunnen ook niks nuttigs doen, want het zijn eigenlijk maar wiskundige ideeŽn. Pas als je tegelijkertijd een spanning over en een stroom door hetzelfde component hebt gebeurt er wat, dan heb je namelijk vermogen te pakken:

P=UxI

waarbij P het symbool voor de grootheid vermogen is, U voor spanning en I voor stroom. Zoals gezegd, spanning en stroom zijn redelijk onafhankelijk. Zo ook de spanning en stroom die uit je stopcontact komen wandelen. Je stopcontact levert 230V wisselspanning op 50Hz (althans, als je dit blog in Nederland leest, en niet in een werkplaats met krachtstroom zit). Wisselspanning betekent strikt genomen dat de spanning op (eventueel een meervoud van) de gegeven frequentie - 50 keer per seconde dus - van teken wisselt. Het is echter ook een synoniem voor sinusoidale wisselspanning: de spanning heeft een sinusvorm en doorloopt elke seconde 50 keer een volledig [0-2pi]-interval van de sinusfunctie met RMS-waarde 230V, en daarin dus 100 keer van teken wisselt. Wait, what?

Sinus die getekend wordt
Fig. 1: Hallo, sinus. Long time no see.[2]

De sinus

Het is middelbare-schoolspul, maar ik haal het toch even op voor diegenen waarbij het is weggezakt. De sinus is een periodieke functie: elke zoveel eenheden geeft hij dezelfde waarden opnieuw. Hij is dus enkel uniek op een kort interval, en dat is het interval van 0 tot 360 graden of 0 tot 2*pi radialen (dit is equivalent, hangt slechts af van je definitie). Radialen zijn niet moeilijk: 2*pi radialen is hetzelfde als 360 graden, dus pi radialen is gelijk aan 180 graden en 1/2 pi radialen is 90 graden. Heel gewoon. De waarden van pi kun je visualiseren door je een cirkel met radius (straal) 1 om de oorsprong van een grafiek in te denken. Stel nu dat je een lijn hebt door de oorsprong onder een hoek h met de x-as. De sinusfunctie vertelt je de y-coordinaat van het snijpunt van de cirkel met deze lijn. Onder 0 graden is dat dus 0, onder 90 graden is dit dus 1, onder 270 graden -1, en zo verder. Elke 360 graden of 2*pi radialen gebeurt dit, zoals gezegd, weer opnieuw.

Waarden van de sinus op de eenheidscirkel
Fig. 2: Dit zijn de waarden van de sinus op de eenheidscirkel.[2]

Root mean square - RMS

De spanning op je stopcontact volgt dus deze sinusfunctie, maar dan met een RMS-waarde van 230V. Dit betekent niet dat de pieken en dalen een waarde hebben van 230V, neenee. De RMS-waarde (Root Mean Square) betekent - zonder de wiskundige definitie erbij te pakken - het volgende: stel, je hebt twee identieke weerstanden, over de ene staat een constante gelijkspanning, over de andere een wisselspanning. De RMS-waarde van de wisselspanning is nu hetzelfde als de gelijkspanningswaarde als je de verhouding tussen wissel- en gelijkspanning zů kiest dat door beide weerstanden hetzelfde vermogen wordt opgenomen. Bij de gelijkspanning is dit gemakkelijk: spanning is constant, weerstand is constant, dus stroom is constant en vermogen is constant. Alles constant, lekker makkelijk. Bij de wisselspanning is dit moeilijker: de spanning gaat telkens op en neer. Wanneer de spanning laag is, en dat is hij best een groot deel van de tijd, verstookt de weerstand minder vermogen dan de gelijkspanning. Op de pieken moet hij dus, om dit te compenseren, een hoger vermogen opnemen en dus een hogere spanning over zich heen krijgen. De RMS-waarde van een wisselspanning is dus altijd kleiner dan de piekwaarde. In het geval van een perfecte sinusvorm is deze verhouding de wortel van 2, dus:

http://tweakers.net/ext/f/fo971BOBf1Jfkt2UijFVmJNH/full.png

Voor een sinusoidaal vermogenssignaal. In het geval van ons 230V-netwerk is de piekwaarde dus ongeveer 325V, en volgt de spanning uit het stopcontact dus een sinusoidaal pad met amplitude 325V.

Wat is de power factor?

Algemene betekenis van de power factor

De stroom volgt niet persť een sinusoidaal pad. De stroom kan alles doen wat hij wil. Veel apparaten trekken een stroom die nergens op lijkt. De ene milliseconde veel, daarna weer weinig, dan weer iets ertussenin, je kent het verhaal. Vaak ook trekken apparaten eerst meer stroom uit het stopcontact dan ze meteen gebruiken, en pompen vervolgens een deel van die stroom weer terķg in het stroomnet. Alsof-die-stroom-niet-goed-genoeg-is-ofzo. Stank voor dank.

Wat is nu de power factor? De power factor vertelt je hoeveel de 'vorm' van de stroom lijkt op die sinus die de spanning volgt. Als de stroom net als de spanning een perfecte sinus is ťn hij overlapt de sinus perfect, dan heb je een power factor van 1.0 of 100%. Wanneer de stroom niet nul is maar een zodanige vorm heeft dat hij gemiddeld helemaal geen vermogen trekt (namelijk: als hij eerst wat stroom trekt, en vervolgens evenveel teruglevert) is de power factor 0. Maar meestal zit het er ergens tussenin. Het wordt nu eens tijd om uit te leggen wat nou het nķt is van de power factor.

De power factor is eigenlijk iets dat heel erg lijkt op mijn RMS-verhaal. Het vergelijkt twee gevallen: ťťn ideaal geval, en dan de realiteit. Hoe meer de realiteit op het ideale geval lijkt, hoe dichter je bij de 100% zit. Het is nu van belang dat ik wat vertel over iets dat je vaak in fysica terug zult vinden. Stel, je wilt gemiddeld een vermogen van 10W op een vaste gelijkspanning van 10V transporteren, en laten we dit transport door een draad met een weerstand van 1 ohm doen. Je stroomsterkte mag je periodiek variŽren door de tijd heen. Hoe wil je dat de stroom eruit ziet, gegeven dat je zo min mogelijk verliezen wilt veroorzaken? Laten we eens iets proberen: eerst laat je de helft van de tijd 2A lopen, en de andere helft van de tijd stop je de stroom in zijn geheel. Dit verhaal herhaalt zich de hele tijd; het is periodiek. Gemiddeld transplofteren we nu 10W, maar zowaar, de helft van de tijd staat de stroom uit en heb je dus geen verliezen! Hoeveel verlies genereer je nu gemiddeld? Nou, de helft van de tijd loopt er 2A door een draad van 1 ohm, dat betekent dus een verlies van I^2*R=2^2*1=4W, maar de andere helft van de tijd loopt er geen stroom, dus het verlies is gemiddeld over de hele tijdsperiode 2W. Hm, kan dat minder? Misschien als we driekwart van de tijd de stroom uitzetten, en een kwart van de tijd 4A laten lopen. Dan hebben we een kwart van de tijd 4*4*1=16W verlies, driekwart van de tijd niks, dus gemiddeld... 4W?! Waar gaat dit heen? Waarom worden de verliezen alleen maar hoger als ik de stroom een kleiner deel van de tijd aanzet?

Ideale geval: stroom, spanning en vermogen uit het stopcontact
Fig. 3: Dit is wisselspanning (rood) en wisselstroom (groen). Wanneer je beide met elkaar vermenigvuldigt krijg je de blauwe grafiek - vermogen. Ondanks dat spanning en stroom van teken wisselen zie je dat het vermogen altijd positief is - het stroomt continu nŠŠr het apparaat dat het verbruikt.[3]

In het geval van gelijkspanning is de meest efficiŽnte manier om vermogen te transporteren door een draad een constante stroom. Echter, in het geval van een wisselspanning is de meest efficiŽnte om vermogen te transporteren - you guessed it - met een sinusoidale stroom die perfect in fase is met de spanning (dat wil zeggen: die de spanning overlapt). Wanneer dat niet zo is, geeft de power factor een maat voor hoeveel extra verlies er is ten opzichte van het ideale geval. Een power factor van 0.5 betekent dat je verliezen veroorzaakt die equivalent zijn aan dat er twee keer zoveel stroom loopt dan de nuttige stroom - en dus 4x zoveel verliezen. Een power factor van 0.33 betekent dus dat je 9x zoveel verliezen genereert!

Displacement power factor

Wanneer we te maken hebben met displacement power factor is de stroom niet in fase met de spanning. In het geval van enkel en alleen displacement power factor is de stroom dus nog steeds net zo'n mooie sinus als de spanning, maar zijn de twee verschoven ten opzichte van elkaar. Vroeg‚h, toen de aarde nog plat was, was dit zowat de enige fundamentele vorm van power factor. De verschuiving van de spanning- en stroomsignalen kun je uitdrukken in de formule voor de functie van de sinus. Zoals ik zei: de sinus kun je zien als kruising tussen de lijn die een bepaalde hoek met de x-as maakt. Wanneer je twee sinussen hebt die uit fase zijn hebben deze dus op hetzelfde moment een andere hoek met de x-as. Het verschil tussen deze twee hoeken wordt - wiskundigen zijn erg creatief met deze benamingen - de fasehoek genoemd. Deze hoek wordt meestal φ (Griekse letter phi*) genoemd, en whaddayaknow, de power factor is gelijk aan de cosinus van die hoek.

*mijn excuses voor het verschillende uiterlijk van de letter phi in de tekst en de (LaTeX-gegenereerde) plaatjes

Jaja, het beweegt!

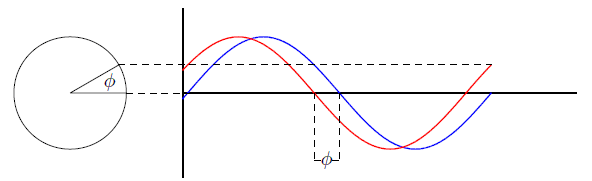

Displacement power factor
Fig. 4: Nu zijn de spanning en stroom een paar graden ten opzichte van elkaar verschoven. De animatie laat twee sinussen zien die een fasehoek phi hebben tussen elkaar - het onderste plaatje laat nu zien hoe dit zich verhoudt tot het vermogen. Zie dat het vermogen (blauw) nu af en toe onder nul komt: er loopt vermogen terug het net in![3]

Nu weet je waar 'cos phi' op slaat op je energiemeter. Het is identiek aan power factor, als je die zou uitrekenen aan de hand van fasehoek. De displacement power factor is ook de plek waar de term 'blindvermogen' of 'blindstroom' vandaan komt. In het geval van een displacement power factor loopt er namelijk daadwerkelijk meer stroom door je leidingen dan strikt noodzakelijk; als je twee sinussen uit fase vermenigvuldigt zie je dat er op sommige momenten vermogen terug het net in loopt, en op andere momenten die stroom weer extra wordt teruggenomen. Dat extra vermogen dat nutteloos heen en weer wordt gepompt is dus het blindvermogen. Overigens, we hebben het hier nog steeds over diezelfde spanning en stroom uit fase, dus cos phi en blindvermogen slaan op exact hetzelfde fenomeen.

Nog een andere manier om de power factor door displacement uit te drukken is dus de verhouding van schijnbaar tot totaal vermogen, op deze manier:

PF=P/S

Hoe verhoudt dit zich nu tot het blindvermogen? Schijnbaar vermogen is namelijk iets anders dan blindvermogen. Stel je de stroom en spanning in vectorvorm voor. De spanning zetten we gewoonlijk altijd naar rechts op de horizontale as. De stroom staat nu onder een hoek met de spanning.

Van V, I en phi naar S
Fig. 4.5: Schijnbaar vermogen (S), blindvermogen (Q) en nuttig vermogen (P) en hun verhouding tot de stroom en spanning - in vectorvorm

We kunnen de stroomvector ontbinden in een deel dat evenwijdig aan de spanning is (dit is nuttige stroom) en een deel dat haaks op de spanning staat (dit is blindstroom). Als we nu spanning en stroom gaan vermenigvuldigen met elkaar betekent dit dat we op de horizontale as de nuttige stroom (I_P, ook wel bekend als Re{I}, het reŽele deel van de complexe stroom) vermenigvuldigen met de spanning, en op de verticale as de blindstroom (I_Q, ook wel bekend als Im{I}, het imaginaire deel van de complexe stroom) vermenigvuldigen met de spanning, om tot het nuttig vermogen (P) en blindvermogen (Q) te komen. Wat is nu het schijnbaar vermogen? Dat is de vector die je krijgt als je deze twee vectoren bij elkaar optelt (kop-staartleggen): vector S. Zo kun je dus ook zien dat blindvermogen, nuttig vermogen en schijnbaar vermogen zich op deze manier verhouden:

S=sqrt(P^2+Q^2)

Distortion power factor

Nu hebben we te maken met een ander beestje. De stroom loopt namelijk niet uit fase, maar heeft een vorm die heel anders is dan een sinus. Er loopt dus niet af en toe stroom terug het net in; de stroom gaat altijd richting het apparaat dat het consumeert, maar is geen mooie sinus. Dit is suboptimaal. Zoals eerder gezegd: het is beter om stroom geleidelijk te laten lopen dan in korte pulsen. Echter, nu zie je waarom 'cos phi', blindvermogen en dat soort termen totaal geen fysieke betekenis meer hebben. Immers, in het geval van distortion hoeft er helemaal niet meer stroom te lopen dan strikt noodzakelijk; je kunt met droge ogen zeggen dat er gťťn blindvermogen loopt. Ook zijn stroom en spanning prima in fase, of eigenlijk, er is niet echt sprake van fase want ze zijn niet gelijkvormig.

Vervorming van de stroom
Fig. 5: Nu is de stroom opeens geen sinus meer, maar iets... anders.[1]

Harmonische vervorming en THD

In veruit de meeste gevallen heb je te maken met distortion power factor; nagenoeg alle apparaten in je huis die niet puur resistief zijn (inherent PF=1, bijvoorbeeld gloeilampen of warmte-apparaten zoals ovens, waterkokers), zijn geschakelde voedingen van een of ander soort. Deze 'doen' bijna exclusief aan distortion, en niet of nauwelijks aan displacement. Maar hoe meet je distortion? Nou, je hebt vast wel eens gehoord van de term total harmonic distortion of THD - een term die vooral blij wordt gebruikt in de audiowereld. THD is de som van alle harmonische vervorming (HD) op een signaal. HD werkt zo: je kunt wiskundig bewijzen dat elke periodieke functie - dus elke functie die zichzelf elke zoveel tijd herhaalt - is te schrijven als de som van heel veel verschillende sinussen van verschilllende frequentie. Een perfecte sinus bestaat uit de som van precies ťťn sinus, maar zodra je hem vervormt introduceer je het effect van allerlei andere sinussen op een hogere frequentie. Harmonische verstoring is verstoring die optreedt door het effect van sinussen met precies een 2x, 3x, 4x, etc. zo hoge frequentie als je originele signaal. De basisfrequentie in Nederland is 50Hz. De sinus met 2x de basisfrequentie noemen we de 2e harmonische, 3x noemen we de 3e harmonische, en zo verder. Zoals ik al zei: de perfecte sinus heeft enkel die basisfrequentie en geen harmonische componenten. THD zegt je iets over hoe 'sterk' de harmonische component is ten opzichte van de basisfrequentie. Overigens bekijken we met een THD-analyse vaak enkel naar de oneven harmonische componenten (3x, 5x, etc.), omdat de even componenten gemiddeld over een symmetrische golfvorm nagenoeg nul zijn (maar niet altijd!).

Harmonische vervorming behorende bij vervormde stroom
Fig. 6: Dit is de harmonische vervorming behorende bij Figuur 5.[1]

Dit is een plaatje waarin je de sterkte van de harmonische componenten kunt zien van de stroom in figuur [5]. Dit is best dramatisch: de derde en vijfde harmonische (150 en 250Hz) zijn bijna net zo sterk als de basisfrequentie, en daarboven wordt het niet snel beter. Vergelijk dit eens met een apparaat met een bijna perfecte power factor:

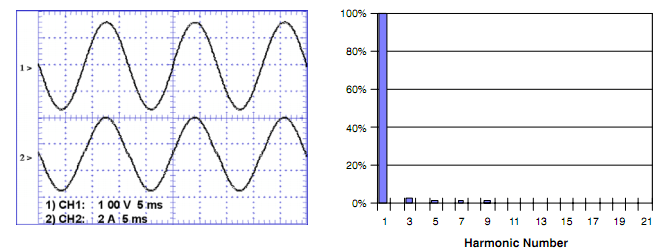

Nagenoeg perfect gecorrigeerde sinus met harmonische content ernaast
Fig. 7: Kijk, zo zien we het graag. Stroom die bijna precies in een sinus wordt getrokken. Er is nog minimale harmonische verstoring, zoals je in de rechtergrafiek ziet.[1]

Hier zijn er nauwelijks harmonische componenten, en dat kun je ook zien, want de vorm van de sinus is nagenoeg perfect.

Harmonische verstoring is de 'moderne' manier om storing te meten. Om aan regels voor internationale verkoop van een voeding te voldoen, zijn er limieten aan de 'sterkte' van harmonische verstoring. Die harmonische elementen veroorzaken namelijk niet alleen storing in de buurt van je voeding, maar op het hele (lokale) lichtnet. Je 1e harmonische mag maar zo sterk zijn, je tweede harmonische wat minder sterk, je derde harmonische nog minder sterk. Hoe hoger de frequentie van de verstoring, hoe minder ervan wordt toegestaan. Dit staat dus los van de power factor!

Deze formule relateert de distortion power factor aan THD:

http://tweakers.net/ext/f/jp612LvVwTRaXwFeNHVqlTnP/full.png

Regelgeving en juiste terminologie

Wat heb je nu aan deze informatie? Nou, vervorming heeft twee kanten. Aan de ene kant veroorzaakt het een slechtere power factor met de bijbehorende problemen, aan de andere kant veroorzaakt het harmonische verstoring die ook aan banden moet worden gelegd. Zelfs met een relatief goede power factor (0.9 of beter bijvoorbeeld) kun je harmonische verstoring veroorzaken die de regels overtreden. Dit is wellicht een goede tip voor reviewers van voedingen - bekijk de harmonische verstoring ook eens, dat kan met elke spectrum analyzer, zelfs je geluidskaart!

Toelaatbare harmonische vervorming en enkele voorbeelden
Fig. 8: Hier zie je drie soorten voedingen: ťťn zonder PFC, en twee met verschillende vormen van PFC (wordt later uitgelegd). De dikke blauwe lijn vertelt je wat er toelaatbaar is. Zonder PFC overschrijdt de voeding de regelgeving.[1]

Bij displacement power factor loopt er fysiek blindstroom, en is er een meetbare faseverschuiving. Cosinus phi en blindstroom zijn dus fysieke grootheden, en veroorzaken een suboptimale power factor. Bij distortion power factor heb je alleen vervorming en geen faseverschuiving of blindstroom, maar alsnog een slechtere power factor. Ondanks dat energiemeters de power factor meten, staat er in het schermpje vaak cos phi. Maar wanneer de power factor door vervorming wordt veroorzaakt, heeft phi (en dus ook blindstroom) in dat geval opeens geen fysieke betekenis meer en is het enkel wiskundig gelijk aan de power factor. Dat is waarom power factor de beste term is, behalve als je heel zeker weet dat je puur en alleen displacement aan het meten bent. Er wordt namelijk in de leidingen van het lichtnet nog steeds meer verlies veroorzaakt dan noodzakelijk, en dat willen we niet. Wie willen dat niet?

Implicaties van de power factor

Voor de consument

Ik heb het de hele tijd over extra verliezen. Waar zitten die extra verliezen in, en hoeveel verliezen worden er Łberhaupt veroorzaakt? Is dit significant? 3x zoveel is natuurlijk nog steeds weinig als je met weinig begint. Drie keer niks is niks, zeg maar.

- Verliezen in leidingen. In een gemiddeld huishouden hebben je stroomleidingen - gemeten vanaf de meterkast tot een apparaat - een weerstand in de orde van ohms (of tienden van ohms in goede installaties). 1 ohm, 2 ohm, dat soort getallen. Moderne installaties zitten overigens vaak (bijna) een orde van grootte beter - 0.1 ŗ 0.2 ohm. Een apparaat dat 230W - 1A - trekt zal dus in de orde van watts verlies genereren in je leidingen. Dat is niks, toch? Nou, stel eens dat de power factor van je huis gemiddeld 0.5 is. Wow, wat slecht! Ja, zonder PFC kom je al gauw op dat soort getallen, hoewel een gemiddeld huishouden het nog wel iets beter doet. Een gemiddeld huishouden trekt RMS 250 tot 400W. Soms wat meer, soms wat minder, maar het RMS getal is ongeveer dit. Met een power factor van 0.5 betekent dat dat er in de orde van 10-20 watt verloren gaat in je leidingen. Je vindt dat nog steeds weinig? Nou: dat is 5-10%! Het vermogen van elk apparaat in huis kun je gerust vermenigvuldigen met 1.1 om het daadwerkelijk opgenomen vermogen aan de meter te krijgen. Door de power factor meer richting 1 te krikken kunnen deze verliezen door vieren worden gehakt, en dit scheelt een of twee tientjes per jaar. Uiteraard hangt dit ook af van je leidingen; een beter elektrisch systeem is hier minder gevoelig voor. Grootverbruikers en zaken die constant verbruiken met een slechte power factor (koelkast, CV-pomp) kun je ook het beste dichtbij je meterkast zetten met een zo kort mogelijke draad. Voordat je dit doet heeft het wel zin even te meten hoeveel jouw installatie daadwerkelijk aan verlies genereert. Wanneer je grootverbruikers in de bijkeuken vlak nast de meterkast staan, of je Łberhaupt een goede elektrische installatie hebt kunnen deze getallen een stuk minder significant worden.
- Verliezen in het apparaat zelf: Vooral schakelende voedingen zijn vrij gevoelig voor power factor. De verliezen in de bruggelijkrichter en het netfilter worden gauw slechter met een slechte power factor. Dit heeft ook invloed op de kosten van een voeding; meer verliezen en meer stroom om te verwerken betekent dat je diodebrug en netfilter fysiek groter en duurder moeten worden. Je zou het niet denken, maar die 'power factor correction'-functionaliteit in hoogvermogen-computervoedingen zit er niet alleen als marketinggimmick, maar ook omdat de voeding er daadwerkelijk goedkoper door wordt om te maken. More is less, ofzo.
- Maximaal opneembaar vermogen. Ik had het al over zekeringen: die heb je ook in je meterkast zitten. Wanneer er nu een apparaat aan zit dat maar 1.6A trekt - zo'n 400W - met een power factor van 0.1, ziet de zekering het alsof er 16A doorheen loopt en hij dus op het punt staat om op te blazen. Je dacht dat je 4kW per groep kunt trekken? Fout! Je kunt dat alleen trekken als je power factor 1 is. Anders gezegd, je kunt maar ongeveer 4kVA trekken per groep!

Voor de energiemaatschappij

De energiemaatschappij moet al die extra stroom ook transporteren, met bijbehorende verliezen. Nou, eigenlijk doen ze dat niet, hoor. Het zou echt heel veel verlies geven als die power factor van 0.5 helemaal zou doorwerken door alle leidingen naar de elektriciteitscentrale toe! De energiemaatschappij moet wel zogenaamde power factor correctors installeren op tussenstations. Vervolgens moet stroom met een slechte power factor alsnog van het basisstation (wijk/buurt-niveau) naar een verdeeldoos (halve straat-niveau), naar je huis worden getransporteerd. Dat gaat zeker met extra verlies gepaard. Voorlopig wordt dit nog niet extra belast, ondanks dat het al gauw voor nog eens 10% verlies zorgt. Echter, in je distributiebelasting (of hoe ze dat ook noemen) zit die power factor corrector echter al wel inbegrepen, en indirect betaal je natuurlijk ook voor alle distributieverliezen. Bedrijven die veel blindvermogen veroorzaken betalen al wel extra voor hun blindvermogen.

Power factor correction

Hoe werkt een PFC-eenheid?

Goh, mux, wat een doom and gloom allemaal. Vergaat de wereld nu? Kunnen we niet gered worden van de power factor ondergang? De tsunami van blindstroom? Haha, die is best grappig.

Jawel: power factor correction (PFC). De afkorting heb je in eerdere figuren al langs zien komen. Dit is een apparaat of onderdeel van een apparaat dat de power factor van een apparaat waar dit in of aan zit verbetert. Ik ga het in dit stukje specifiek hebben over power factor correction in een schakelende voeding.

Je hoeft hiervoor eigenlijk niet eens te weten hoe een schakelende voeding werkt. Het enige wat je hoeft te weten is dat een schakelende voeding een apparaat is dat doorgaans op een DC-spanning van ongeveer 325V werkt en een hele wisselende stroomvraag heeft - naar gelang het apparaat erachter wat nodig heeft uiteraard. De power factor corrector zit tussen het lichtnet en de schakelende voeding en werkt als een soort buffer. Hij meet hoeveel vermogen er wordt gevraagd - meestal door te meten hoe snel de grote primaire condensator leegloopt. Vervolgens berekent hij hoeveel stroom hij dan in zo'n perfecte sinusvorm zou moeten trekken uit het stopcontact (met een hele hoge power factor) om uiteindelijk gemiddeld het gevraagde vermogen aan de adapter te kunnen leveren. En vervolgens doet hij dat. Een power factor corrector gebruikt doorgaans een boost converter om uit het lichtnet een sinusoidaal variŽrende stroom te kunnen trekken en om te zetten naar een min-of-meer vaste gelijkspanning. Zie het als iemand die af en toe veel, en af en toe weinig water uit de kraan wil hebben. De power factor corrector meet hoeveel die persoon gemiddeld nodig heeft, neemt die gemiddelde hoeveelheid water met een constante stroomsnelheid uit de waterleiding, en slaat het op totdat de persoon het nodig heeft. Een buffer. Heel gewoon.

Een power factor correction cel
Fig. 9: Dit is een power factor corrector. Vind je dat het eruit ziet als een boost converter? Nou, dat is het ook! (Aangepast voor leesbaarheid. Zie bron voor exacte werking.)[1]

En dat is alles! Dit is power factor correction (PFC) in 99% van de gevallen. Ik ga niet eens in op capacitor banks en dat soort PFC want dat is toch niet van toepassing op niet-industriele zaken (en zelfs daar is het ouderwets aan het worden). PFC is iets dat meestal niet 'los' verkrijgbaar is: in - wederom - 99% van de gevallen zit PFC ingebouwd in een voeding. Er bestaat wel zoiets als losse power factor correctors, voor hele huizen of bedrijven bijvoorbeeld.

Eigenschappen van PFC

Power factor correction heeft wel een paar gevolgen die gedeeltelijk obvious en gedeeltelijk niet zo obvious zijn. Afgezien van de bovengenoemde problemen wordt er meer opgelost, namelijk:

PFC zorgt dat een voeding op meerdere netspanningen (en -frequenties) kan werken. Hier in Europa leven we op 230V 50Hz, maar in andere delen van de wereld gebruikt men 115V en her en der 60Hz. En belangrijker nog; in een hoop gebieden - ook in Europa - is het lichtnet lang niet zo netjes stabiel als hier. De PFC-module is een buffer met een boost-converter die elke willekeurige lagere spanning (maar in de praktijk niet lager dan ~80-90V) kan omzetten naar de gewenste 325V. Ook als die spanning constant aan het wiebelen is; het is echt heel robuust.
PFC verbetert netwerkstabiliteit en interferentie. Door stroom 'netter' te trekken verminder je niet alleen verliezen, maar zorg je er ook voor dat er minder storing wordt geÔntroduceerd op het lichtnet, iets dat zeker met TL-balken duidelijk te zien is als een sterke vervorming van de netspanning. Dit soort vervorming, maar ook de power factor op zich, kan voor lokale instabiliteit zorgen van het lichtnet in bijvoorbeeld je straat. Vooral een slechte power factor gecombineerd met apparaten die terugleveren aan het lichtnet (zonnepanelen etc.) kunnen voor lokale (straat-niveau) problemen zorgen met de stabiliteit waar de netspanning soms meerdere volts per uur kan variŽren.
PFC maakt een voeding kleiner en goedkoper. De voornaamste reden dat we tegenwoordig voedingen van 1kW en inmiddels zelfs 1,5kW hebben is omdat je met PFC de primaire elco en het netfilter klein kunt houden. Dit zijn de onderdelen die zonder PFC de grootste klappen krijgen. Waar een PFC-unit in een hele kleine voeding - een adapter bijvoorbeeld - vaak nog meer ruimte inneemt dan hij bespaart, is zo'n ding pure kosten- en ruimtewinst in eigenlijk bijna elke ATX-voeding vandaag de dag.
PFC kost energie. Hm, wacht eens even, bad power factor is bad, toch? PFC is goed, toch? Nope, niet altijd. Power factor correction is niet altijd de beste keuze. Die boost converter die we PFC-module noemen heeft zelf ook wat vermogen nodig om te werken, en is op zichzelf echt niet 100% efficiŽnt. Een typische PFC-eenheid in een adapter kost je ongeveer 1W en is 95% efficiŽnt. Als je met een project zoals het mijne bezig bent - een full-fledged computer die op 9W loopt - betekent dat 15% extra verbruik om de power factor te verbeteren. En dat terwijl het apparaat in dit geval Łberhaupt nauwelijks voor problemen zorgt, ongeacht hoe slecht de power factor is, juist omdat hij heel weinig verbruikt. Doorgaans kun je als vuistregel aannemen dat vanaf 75W/100VA een PFC-module zichzelf gaat terugbetalen - en nog wat eerder als je meerekent dat componenten ook kleiner kunnen in een adapter met PFC.
PFC verbetert veiligheid. Dit is iets wat ik moet noemen, maar waar gauw teveel nadruk op wordt gelegd. We nemen wederom het voorbeeld van een schakelende voeding: hierin zit onder andere een zekering. Wanneer er teveel stroom door deze zekering loopt faalt hij en krijgt de voeding - die waarschijnlijk stuk was en daardoor teveel stroom ging trekken, mogelijk leidend tot brandgevaar - geen stroom meer en gaat uit. Wanneer de power factor van deze voeding heel slecht is moet de zekering ook veel groter worden om de extra blindstroom (of equivalente effect) te kunnen geleiden. De zekering moet dus ver worden overgedimensioneerd. Wanneer de voeding dan opeens op een andere manier faalt dan voorzien en heel veel stroom gaat trekken met een goede power factor zal de zekering veel minder snel opblazen en eventueel gevaar afwenden. PFC zorgt er bovendien voor dat je voeding altijd op (nagenoeg) alle netspanningen werkt, waardoor je niet meer een apparaat dat eigenlijk bedoeld is voor 115V in een 230V-stopcontact kunt steken en zo kunt opblazen.

Active en passive PFC

In dit stukje heb ik het alleen gehad over Active PFC, oftewel een circuitje met transistoren en andere niet-passieve (passief betekent: weerstand, inductor, condensator, diode) componenten. Er bestaat ook zoiets als Passive PFC. Voor geschakelde voedingen betekent dit dat er een hele grote inductor tussen het netfilter en de diodebrug wordt geplaatst. Dit zorgt voor een power factor van ongeveer 0.8 - beter dan de 0.6 die een PFC-loze voeding haalt, maar slechter dan de 0.99 of beter die active PFC voor elkaar kan krijgen. Vroeger, toen voedingen meestal niet zwaarder waren dan 250W, werd dit vaak gedaan omdat destijds active PFC relatief duur was. Echter, magnetische componenten (en ja, een inductor is een magnetisch component) zijn duur naarmate ze groter wordt en zo'n passive PFC inductor is zelfs voor een relatief 'laag' vermogen van 250W al een bakbeest van zo'n 100-200 gram. Naarmate voedingen zwaarder werden was dit niet vol te houden en tegenwoordig heeft eigenlijk geen enkele voeding meer passive PFC. Het is in het algemeen in de laatste jaren ook gewoon goedkoper geworden om active PFC te gebruiken.

Een andere vorm van passive PFC is wanneer je belasting vooral door displacement een slechte power factor veroorzaakt. Dit komt voor bij bijvoorbeeld AC elektromotoren. Door inductoren of condensatoren serie- resp. parallel te schakelen aan deze belasting kan de power factor sterk worden verbeterd. Ik zal hier niet verder op ingaan want het heeft bijna alleen betrekking op zware industriŽle toepassingen.

Conclusie

De power factor, is het moeilijk te begrijpen? Neehoor. De enige basiskennis die je nodig hebt is een goed onderscheid tussen spanning en stroom, en weten wat een sinus is. Met die basiskennis kun je de terminologie die je terugvindt rond het onderwerp allemaal begrijpen. Is een goede power factor belangrijk? Ja, met ťťn uitzondering: apparaten die weinig VA's verstoken. Helpt het om te letten op de power factor van een apparaat? Ja, als het een groot deel uitmaakt van je totale verbruik. Koelkasten zijn bijvoorbeeld crimineel belabberd op dit punt; ondanks dat er op het label staat dat hij bijvoorbeeld 200kWh per jaar verstookt, wordt er in werkelijkheid een paar tot 10% meer afgetikt voor dat ding per jaar, zeker in een huis met oude bedrading. Niet vanwege het blindvermogen zelf - dit wordt immers niet afgerekend bij de elektriciteitsmaatschappij - maar door de extra verliezen die zo'n apparaat veroorzaakt in je leidingen. Laat staan de harmonische vervorming die het veroorzaakt. Verdien je het terug om je kabels allemaal opnieuw te leggen en perfect te optimaliseren, of een koelkast met een betere power factor te kopen? Neuh, waarschijnlijk niet - voor die 2 euro per jaar gaat je dat niet lukken.

Maar ik wil met dit blog ook het onbegrip wegnemen dat af en toe bestaat over de power factor. Power factor is niet gelijk aan rendement. Blindvermogen is geen echt vermogen en is dus niet iets waar je voor hoeft te betalen. Bovendien zijn er een hoop mensen die niet goed het onderscheid tussen veel termen kunnen maken - rendement, blindvermogen, cos phi, faseverschuiving, vervorming of de rol van PFC in een moderne voeding. Hopelijk maakt dit blog dat een heel stuk duidelijker.

Als laatste is er nog die tip voor reviewers: bekijk niet alleen de waarde van de power factor van voedingen, maar ook hoeveel harmonische vervorming zo'n ding veroorzaakt. Je kunt dit doen met een dure spectrum analyzer, maar gezien we niet bepaald over vreselijk breedbandige analyse praten kan dit ook met een geluidskaart, shuntweerstand en optische/magnetische isolatie. Dit hoeft maar een uurtje werk en 5 euro aan componenten te zijn!

Bronnen

[1] ON Semiconductor - power factor correction handbook

[2] Wikipedia - Sine

[3] Wikipedia - Power Factor

Met dank aan nwwilleke, DaWaN, jeronimo, Dadona, donzz, dbeijer85, JKP-Kipmans, Dre, Boudewijn voor het proeflezen
